您現在的位置：首頁 > 產品展示 > WF系列吸油過濾器

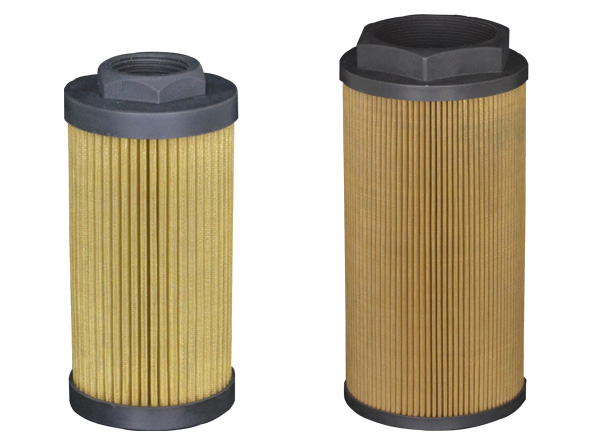

WF吸油過濾器是安裝在油泵吸油口處，用以保護油泵及其他液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，調液壓系統的清潔度。
該可直接安裝在油箱側別，上部或底部，吸油筒體侵入油箱內液面以下，吸油過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出。但是為了避免泵產生空穴現象，必須充分注意壓力損失，一般使用在100---200目的粗金屬網或凹口金屬絲材料。因此，它不是控制系統的污物濃度的過濾器。

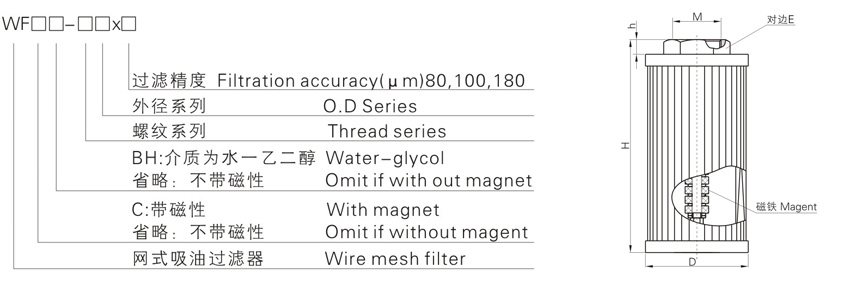

型號說明
安裝尺寸
| 型號 Model | 接口螺紋 Thread M | D | H | h | E | 過濾精度 Filtr(μm) | 過濾面積 Filtr arca(cm2) |
| WF-3A | G3/8 | Ф50 | 85 | 10 | 30 | 100 | 282 |
| WF-4A | G1/2 | 10 | 30 | 282 | |||
| WF-4B | Ф70 | 95 | 10 | 41 | 530 | ||
| WF-6B | G3/4 | 95 | 10 | 41 | 530 | ||
| WF-6BL | 145 | 10 | 41 | 832 | |||
| WF-8B | G1 | 145 | 10 | 41 | 832 | ||
| WF-10C | G1 1/4 | Ф99 | 142 | 15 | 69 | 1206 | |
| WF-10CL | 232 | 15 | 69 | 2140 | |||
| WF-12CL | G1 1/2 | 232 | 15 | 69 | 2140 | ||
| WF-16C | G2 | Ф99 | 232 | 15 | 69 | 100 | 2140 |
| WF-12C | G1 1/2 | 142 | 15 | 69 | 1206 | ||
| WF-12D | Ф130 | 170 | 20 | 69 | 2015 | ||
| WF-16D | G2 | 170 | 20 | 69 | 2015 | ||
| WF-16DL | 270 | 20 | 69 | 3590 | |||
| WF-20D | G2 1/2 | 270 | 20 | 100 | 3590 | ||
| WF-24D | G3 | 270 | 20 | 100 | 3590 | ||
| WF-24DL | 330 | 20 | 100 | 4320 |
